Quando falamos sobre exemplos de diagrama P&ID, é impossível não reconhecer a importância desses diagramas na compreensão dos processos industriais. Esses esquemas são essenciais para a representação gráfica de sistemas e equipamentos, permitindo que nós visualizemos como os componentes interagem entre si. Com um diagrama P&ID em mãos, podemos identificar facilmente as tubulações válvulas e instrumentos que compõem uma instalação.
Neste artigo vamos explorar diversos exemplos de diagrama P&ID que nos ajudarão a entender melhor como funcionam diferentes processos industriais. Vamos abordar desde diagramas simples até os mais complexos mostrando suas aplicações práticas em diversas indústrias. Você já se perguntou como um único diagrama pode facilitar tanto o trabalho de engenheiros e operadores? Acompanhe-nos nesta jornada e descubra como esses diagramas podem ser ferramentas valiosas no dia a dia da engenharia industrial!
Exemplos de Diagrama P&ID na Indústria Química
Na indústria química, os exemplos de diagrama P&ID são fundamentais para compreender a complexidade dos processos envolventes. Esses diagramas não apenas representam as interconexões entre equipamentos, mas também ilustram o fluxo de materiais e a instrumentação necessária para monitorar e controlar as operações. Abaixo, apresentamos alguns exemplos que destacam diferentes aspectos do uso de P&IDs em ambientes químicos.
Exemplo 1: Processo de Reação Química

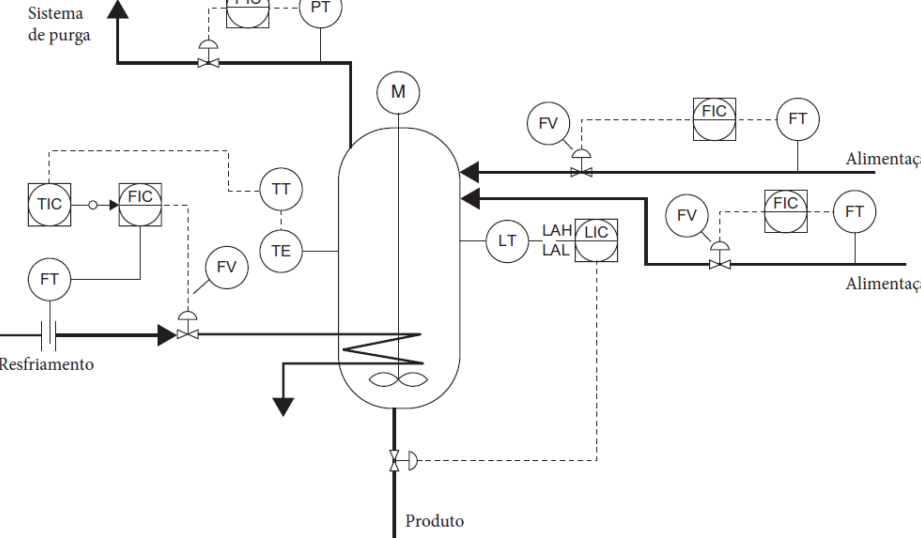

Um exemplo típico é o diagrama P&ID utilizado em um reator químico. Neste caso, podemos observar:
- Reatores: Equipamentos essenciais onde ocorrem reações químicas.
- Bombas: Responsáveis pelo transporte de reagentes para o reator.
- Válvulas: Controlam o fluxo dos materiais no sistema.
- Instrumentação: Sensores de temperatura e pressão que garantem a segurança do processo.
Esses elementos são representados graficamente, permitindo uma visualização clara das relações entre eles.
Exemplo 2: Sistema de Destilação
Outro exemplo interessante é o diagrama P&ID correspondente a um sistema de destilação. Os componentes principais incluem:
- Colunas de destilação: Para separação dos componentes voláteis.
- Trocadores de calor: Para otimizar as condições térmicas do processo.
- Reservatórios: Onde os produtos finais são armazenados temporariamente.
A disposição desses elementos nos ajuda a entender como cada parte do sistema colabora para alcançar resultados eficientes na separação química.
Exemplo 3: Tratamento de Efluentes
Nos processos industriais que envolvem tratamento de efluentes, os exemplos nos mostram:
- Tanques de sedimentação: Onde ocorre a remoção sólida dos líquidos residuais.
- Filtros e bombas submersíveis: Utilizados para garantir que as impurezas sejam removidas adequadamente.
- Sistemas de monitoração online: Que permitem acompanhar parâmetros críticos em tempo real.
Cada um desses componentes é essencial para garantir que o processo atenda às normas ambientais vigentes com eficiência e segurança.
Por meio destes exemplos práticos, fica evidente como os diagramas P&ID desempenham um papel crucial na compreensão e operação das instalações na indústria química. O uso adequado dessas representações gráficas não só facilita a formação técnica da equipe envolvida, mas também contribui significativamente para a segurança operacional e eficiência dos processos industriais.
Componentes Essenciais em Diagramas de Processos
Os , como os exemplos de diagrama P&ID, são fundamentais para a representação clara e precisa dos sistemas industriais. Eles nos permitem visualizar as interações entre diferentes partes do processo, assegurando que cada elemento esteja alinhado com os objetivos operacionais e de segurança. Vamos explorar alguns dos principais componentes que encontramos nesses diagramas.
Equipamentos Principais
Em um diagrama P&ID, os equipamentos desempenham um papel crucial na operação do sistema. Os mais comuns incluem:
- Reatores: Onde ocorrem reações químicas.
- Bombas: Responsáveis pelo transporte de fluidos.
- Trocadores de Calor: Usados para transferir calor entre dois ou mais fluidos.
Esses equipamentos são representados por símbolos específicos que facilitam sua identificação e compreensão dentro do contexto do processo.
Válvulas e Instrumentação
Outro aspecto significativo são as válvulas e a instrumentação conectada aos processos. As válvulas regulam o fluxo de líquidos ou gases, enquanto a instrumentação monitora variáveis como temperatura, pressão e nível. Alguns exemplos incluem:
- Válvulas de Controle: Ajustam automaticamente o fluxo com base nas medições da instrumentação.
- Sensores: Dispositivos que coletam dados sobre condições operacionais.
A combinação desses elementos permite uma gestão eficaz das operações industriais, contribuindo para a segurança e eficiência.
Linhas de Fluxo
As linhas de fluxo representam o caminho seguido pelos materiais no sistema. Elas podem ser classificadas em diferentes tipos:
- Linhas Sólidas: Indicativas do fluxo principal.
- Linhas Tracejadas: Representam fluxos secundários ou alternativos.
Compreender essas representações é vital para garantir que todos os aspectos do processo estejam integrados corretamente, evitando falhas no sistema.
| Componente | Função |
|---|---|
| Reatores | Realizam reações químicas. |
| Bombas | Transportam fluidos. |
| Trocadores de Calor | Transferem calor entre fluidos. |
| Válvulas | Controlam o fluxo. |
| Sensores | Medições operacionais. |
Através da análise destes componentes essenciais em diagramas P&ID, podemos compreender melhor como cada parte contribui para a operação global dos processos industriais. A clareza na representação gráfica não apenas facilita o entendimento técnico pela equipe envolvida, mas também melhora a comunicação entre departamentos durante todo o ciclo operacional.
Interpretação de Símbolos em P&IDs
A é uma habilidade essencial para qualquer profissional que trabalhe na área de processos industriais. Cada símbolo representa um componente ou uma ação específica dentro do sistema, e entender seu significado é crucial para a análise e a operação eficaz dos processos. Os diagramas P&ID utilizam convenções padronizadas que permitem uma leitura rápida e precisa, facilitando assim a comunicação entre engenheiros, operadores e técnicos.
Símbolos Comuns
Existem diversos símbolos utilizados nos diagramas P&ID, cada um projetado para representar equipamentos ou funções específicas. Alguns dos mais comuns incluem:
- Reatores: Representados por um círculo com linhas que indicam as entradas e saídas.
- Bombas: Denotadas por um símbolo que pode variar dependendo do tipo de bomba utilizada.
- Válvulas: Existem múltiplos tipos de válvulas, cada uma com seu próprio símbolo, como válvulas de controle ou válvulas de retenção.
Códigos e Notações
Além dos símbolos visuais, os P&IDs frequentemente incorporam códigos alfanuméricos para identificar componentes específicos. Esses códigos ajudam na catalogação e no rastreamento durante o processo operacional. A compreensão destes códigos é fundamental:
- Códigos de Equipamento: Designações únicas atribuídas a cada equipamento no diagrama.
- Notações de Instrumentação: Indicam as medições realizadas por sensores e instrumentos associados ao processo.
Importância da Interpretação
A correta interpretação desses símbolos não só melhora nossa capacidade de operar sistemas complexos como também minimiza erros operacionais. Um diagrama bem interpretado permite identificar rapidamente problemas potenciais antes que se tornem críticos, contribuindo assim para a segurança geral da instalação industrial.
| Símbolo | Descrição |
|---|---|
| Reator | Círculo com linhas indicando fluxo. |
| Bomba | Símbolo variável conforme o tipo. |
| Válvula de Controle | Símbolo específico para ajuste automático do fluxo. |
Ao dominarmos a interpretação dos símbolos em P&IDs, fortalecemos nossa base técnica e melhoramos nossa capacidade operacional nas indústrias. Essa competência é indispensável não apenas para garantir eficiência no trabalho diário, mas também para participar ativamente na elaboração ou revisão desses diagramas essenciais na indústria moderna.
Aplicações Práticas dos Diagrams P&ID em Projetos Industriais
Os diagramas P&ID têm aplicações práticas fundamentais em diversos aspectos dos projetos industriais. Eles não apenas servem como um guia visual para a construção e operação de sistemas complexos, mas também desempenham um papel crucial na documentação e no treinamento de equipes. Através da representação precisa dos processos, nós conseguimos identificar rapidamente os componentes essenciais, as interações entre eles e as condições operacionais necessárias.
Planejamento e Execução de Projetos
Durante o planejamento de um projeto industrial, os diagramas P&ID são utilizados para delinear a configuração do sistema. Isso inclui:
- Identificação de Equipamentos: Permitem visualizar todos os equipamentos necessários, desde reatores até bombas e válvulas.
- Fluxo de Processo: Mostram claramente o fluxo do processo, ajudando a evitar erros durante a instalação.
- Condições Operacionais: Indicam parâmetros críticos como temperatura e pressão que devem ser monitorados.
Esses elementos contribuem para uma execução mais eficiente do projeto, minimizando retrabalhos e otimizando recursos.
Treinamento e Segurança
Além do planejamento inicial, os diagramas P&ID são ferramentas valiosas para o treinamento contínuo das equipes operacionais. Compreender como ler esses diagramas é essencial para garantir que todos estejam cientes das seguintes informações:
- Operação Segura: Facilita a identificação rápida de componentes críticos durante situações emergenciais.
- Procedimentos Operacionais: Serve como referência para procedimentos padrão na operação diária dos sistemas.
Um bom entendimento desses diagramas pode reduzir significativamente os riscos associados à operação industrial.
| Benefício | Descrição |
|---|---|
| Eficiência no Planejamento | Reduz erros na instalação ao fornecer uma visão clara dos fluxos. |
| Aprimoramento da Segurança | Ajuda na identificação rápida de problemas potenciais. |
| Treinamento Eficiente | Serve como material didático essencial para novos colaboradores. |
Através dessas , nós podemos assegurar não apenas eficiência operacional, mas também segurança máxima nas instalações. Esses diagramas se tornam indispensáveis em cada etapa do ciclo de vida do projeto.
Vantagens do Uso de Diagramas para a Visualização de Processos
Os diagramas P&ID oferecem uma série de vantagens significativas para a visualização de processos industriais. Ao utilizar esses diagramas, conseguimos transformar informações complexas em representações gráficas que facilitam o entendimento e a análise dos sistemas operacionais. Essa clareza visual é essencial para identificar rapidamente as interconexões entre os componentes, os fluxos de materiais e as condições necessárias para o funcionamento adequado dos equipamentos.
Clareza e Compreensão
Uma das principais vantagens do uso dos diagramas P&ID é a clareza na comunicação das informações técnicas. Eles permitem que todos os envolvidos no projeto – desde engenheiros até operadores – tenham uma visão compartilhada do sistema, reduzindo mal-entendidos. Além disso, essa representação gráfica ajuda na identificação imediata de pontos críticos onde podem ocorrer falhas ou anomalias.
Aumento da Eficiência Operacional
Quando utilizamos exemplos de diagrama P&ID, notamos um aumento significativo na eficiência operacional. Isso se deve ao fato de que esses diagramas:
- Facilitam Diagnósticos Rápidos: Permitem detectar problemas com maior agilidade durante a operação.
- Reduzem Erros Humanos: Proporcionam uma referência clara durante a instalação e manutenção, minimizando riscos associados à interpretação errônea.
- Otimização do Treinamento: Servem como material didático eficaz para novos colaboradores, acelerando seu aprendizado sobre o sistema.
Suporte à Tomada de Decisões
Os diagramas P&ID também desempenham um papel importante no suporte à tomada de decisões estratégicas durante todo o ciclo de vida do projeto. Como eles oferecem uma visão abrangente do sistema:
- Ajudam na Avaliação de Alterações: Quando há necessidade de modificações nos processos existentes, os diagramas tornam mais fácil visualizar as implicações dessas mudanças.
- Facilitam Planejamentos Futuros: São fundamentais para planejar expansões ou atualizações tecnológicas.
| Vantagem | Descrição |
|---|---|
| Clareza Visual | Transforma dados complexos em representações gráficas compreensíveis. |
| Aumento da Eficiência | Acelera diagnósticos e reduz erros humanos. |
| Suporte à Tomada de Decisões | Facilita avaliações e planejamentos futuros. |
Portanto, ao integrarmos os exemplos de diagrama P&ID em nossos projetos industriais, estamos não apenas melhorando nossa capacidade operacional mas também promovendo um ambiente mais seguro e eficiente para todos os envolvidos.
